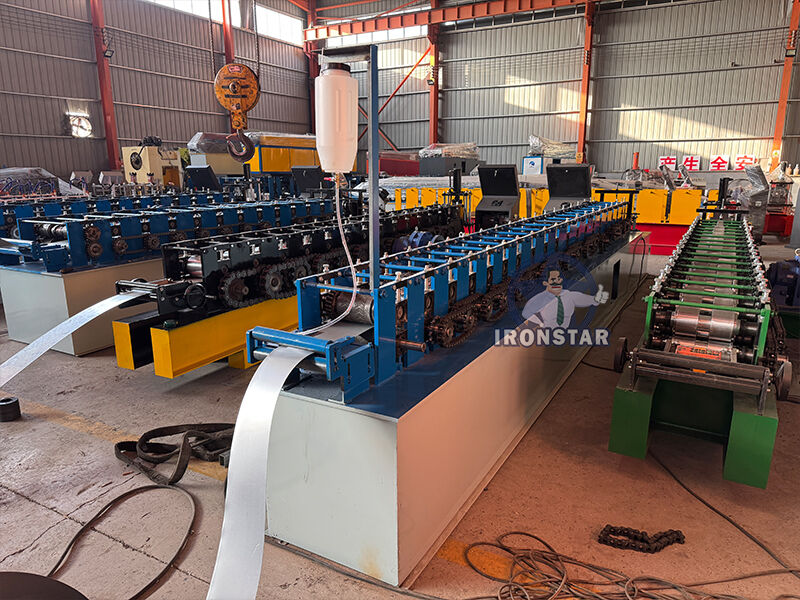

“Automatic  40mm 30mm Square Tube Roll Forming Machine Galvanized Steel Square Pipe Making Machine For Indonesia Market ”

آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي

  • اسم
    آلة تشكيل الأنبوب المربع
  • مادة خام
    الصلب المجلفن
  • ضمان
    3 سنوات
  • شروط الدفع
    T / T ، L / C ، D / A ، D / P
  • حاوية
    حاوية 20 قدم
  • أيام العمل
    40 يوم عمل
  • ميناء التصدير
    ميناء تيانجين
  • حسب الطلب
    نعم
  • مكان المنشأ
    الصين
  • اسم العلامة التجارية
    IRONSTAR
  • إصدار الشهادات
    CE
  • رقم الموديل
    حسب الطلب
  • الحد الأدنى لكمية
    1 مجموعة
  • الأسعار
    As Drawing
  • تفاصيل التغليف
    القماش المشمع والحالات الخشبية
  • وقت التسليم
    30-50 يوما
  • شروط الدفع
    تي / تي، خطاب الاعتماد
  • القدرة على العرض
    10 مجموعات / شهر

آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي

آلة تشكيل اللف الأوتوماتيكية لقطع المعادن الفولاذية المربعة

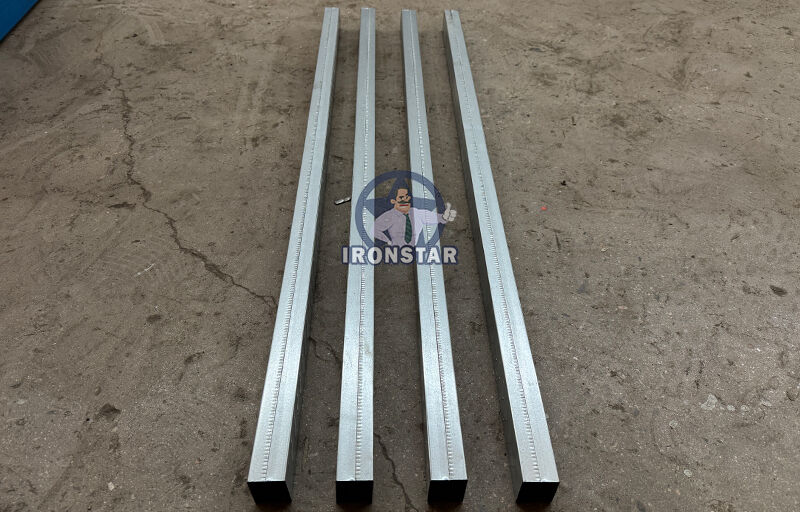

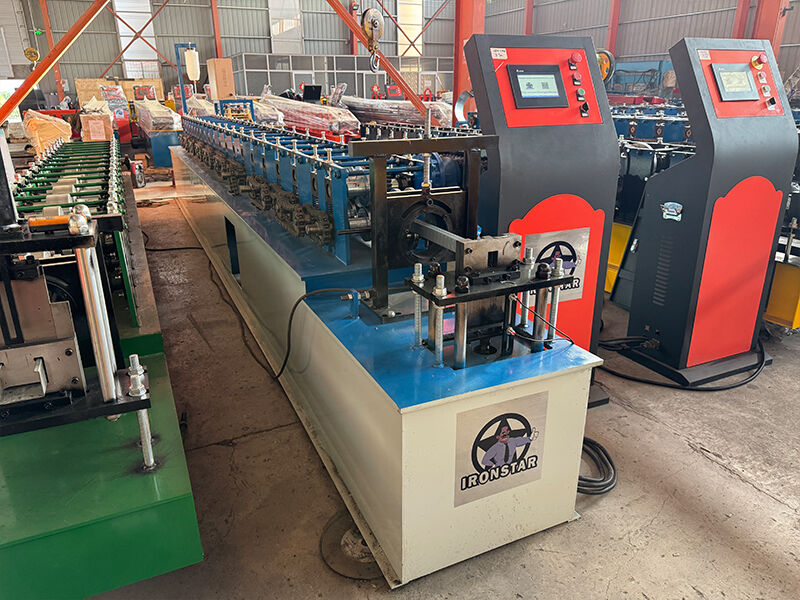

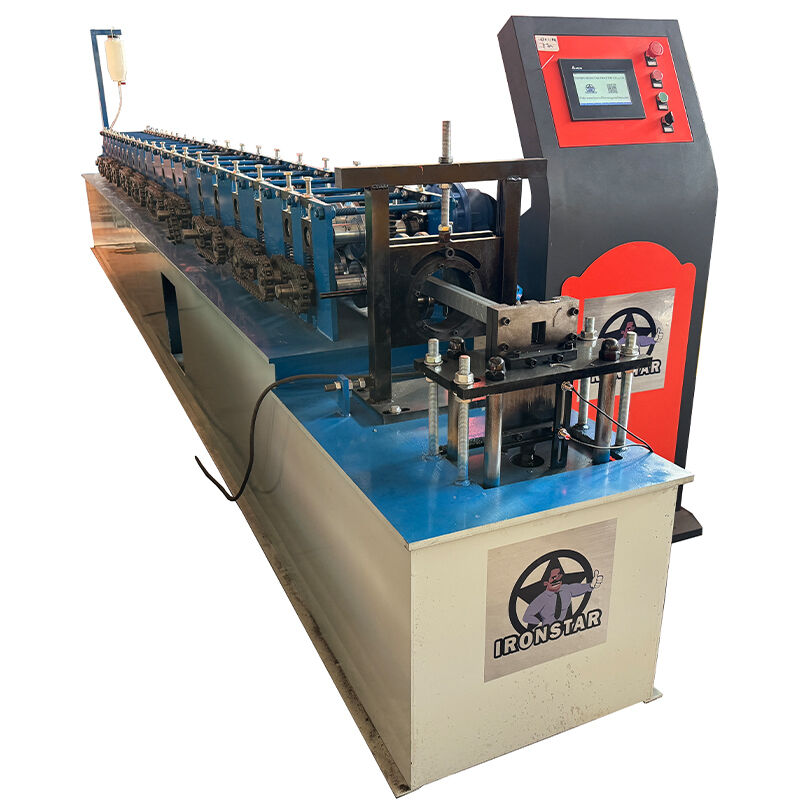

آلة تشكيل اللف للأنابيب المربعة



آلة تشكيل اللف للأنابيب المربعة تباع بكثرة في العديد من البلدان، سمك لف الأنابيب المربعة الشائع من 0.3-0.6 مم، مادة الاستخدام من الفولاذ المجلفن



نبيع الكثير من هذه الآلات إلى الهند وتايلاند وإندونيسيا وماليزيا والفلبين وما إلى ذلك، يمكن تخصيص الحجم حسب حاجتك



آلة تشكيل اللف بالقفل | خط تشكيل اللف للأنابيب المربعة | آلة تشكيل الأنابيب

سير عمل آلة تشكيل اللف للأنابيب المربعة

فك اللف - آلة تشكيل اللف - صندوق تحكم PLC - قاطع هيدروليكي - طاولة خروج

آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي 0

قطر آلة تشكيل اللف للأنابيب المربعة

لا

النوع

المواصفات

1

المواد الخام النوع فولاذ مجلفن
عرض التغذية حسب رسم العميل
السماكة 0.3-0.6 مم

2

فك اللف التشغيل يدوي
سعة الوزن 3 طن

3

الجسم الرئيسي محطة اللف 22 صفًا
قطر المحور 55 مم
مادة المحور 45# مع 0.05 مم كروم
مادة اللف 45# مع 0.05 مم كروم
الإطار لحام ألواح فولاذية
سمك الإطار 16 مم
حجم الآلة حوالي 9*0.8*1 متر
وزن الآلة حوالي 5.2 طن
لون الآلة حسب حاجة العميل
التشغيل تلقائي
سرعة العمل السرعة الشائعة 8-20 متر/دقيقة
4 القاطع الصلابة 50-65 HRC
تحمل القطع ± 1 مم
التشغيل قطع المنشار الطائر
5 الطاقة طريقة القيادة سلسلة 1 بوصة
المحرك الرئيسي 5.5 كيلو واط
محرك المضخة للقاطع 4 كيلو واط
الجهد 380 فولت/50 هرتز، 3 مراحل أو حسب طلب العميل

6

صندوق التحكم الصندوق الكهربائي نظام تحكم PLC، عاكس
الشاشة شاشة لمس
ماركة PLC دلتا صنع في تايوان
ماركة العاكس دلتا صنع في تايوان أو SAJ
اللغة الصينية والإنجليزية أو حسب طلب العميل
7 المكدس التشغيل يدوي
الطول 2-3 متر

فك اللف المغذي

آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي 1

يستخدم لوضع اللف الفولاذي وفكه، والحفاظ على عمله بثبات

سعة التحميل: 3 طن

حجم اللف الداخلي: 470-530 مم

نوع العمل: تشغيل يدوي

اللون: حسب طلب العميل

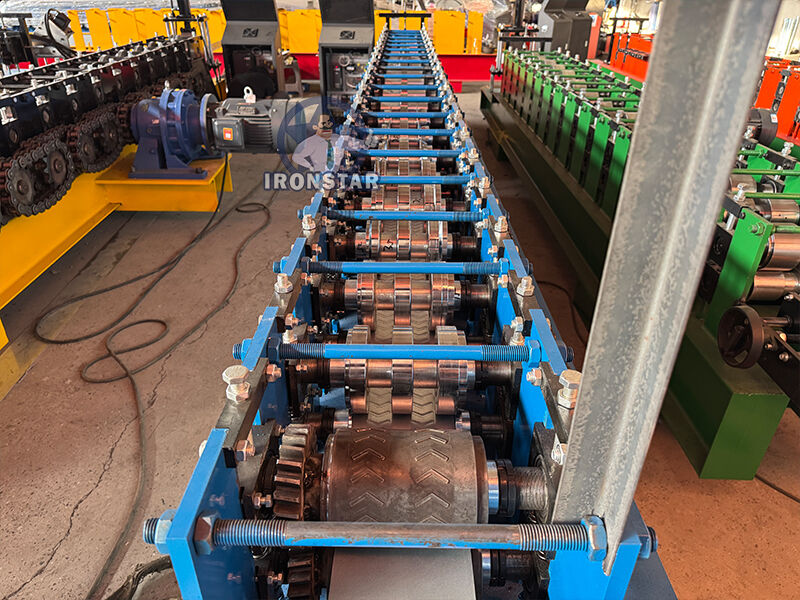

آلة تشكيل اللف للأنابيب المربعة

مادة اللف: فولاذ 45# مع 0.05 مم كروم

أسطح اللف مصقولة، معالجة طلاء صلبة

السطح المصقول والمعالجة الحرارية للقوالب يمكن أن تحافظ على سطح لوحة التشكيل ناعمًا وليس من السهل خدشه عند ختمه


آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي 2



آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي 3



آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي 4

آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي 5آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي 6



آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي 7



قاطع الآلة

يعتمد على محرك قطع المنشار الطائر والموقع التلقائي لتحديد الأبعاد وقطع المنتجات المستهدفة.



آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي 8

طاولة التغذية

آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي 5

آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي 10

آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي 11

إدخال المواد الخام (ألواح فولاذية) عبر الشاطئ للتصنيع والمعالجة

يمكن أن تضمن استقامة اللف والمنتجات الخارجية مرتبة ومتوازية



صندوق التحكم

آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي 12

نظام تحكم PLC من DETAL

طول القطعة المستهدفة قابل للتعديل ورقمي

وضعان للتشغيل: تلقائي ويدوي

تشغيل بالضغط على الأزرار ولمس الشاشة، سهل التشغيل

اللغة: الصينية والإنجليزية أو حسب حاجة العميل



مضخة الزيت الهيدروليكي




يدخل الزيت الهيدروليكي إلى خزان الزيت الهيدروليكي

محرك المضخة يشغل القاطع

قوة المحرك: 3 كيلو واط

الزيت الهيدروليكي: زيت 46#

سعة الإضافة: إضافة زيت 3/4 من سعة الصندوق

ضغط الزيت: 8-10 ميجا باسكال



آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي 13

طاولة الاستقبال

آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي 14

الطول: شائع 2-3 متر

التشغيل: عمل يدوي

يستخدم لجمع القطع النهائية

دعم الأسطوانة لنقل القطع

سهل أخذ الألواح بواسطة الرافعات الشوكية



قطع غيار مجانية للعميل

آلة صناعة الأنابيب المربعة من الفولاذ المصنوعة من الصلب المصقول للأسواق الإندونيسي 15

التعبئة والدفع والخدمة

1). طريقة التعبئة: عارية، يجب على البائع ضمان أن المعدات مقاومة للرطوبة ومضادة للتآكل، ولن تتضرر أثناء النقل.

2). مدة الدفع: 30% من إجمالي قيمة العقد تدفع عن طريق T/T، وآخر 70% تدفع عن طريق T/T بعد الفحص من قبل المشتري في مصنع البائع أثناء وقبل التسليم.

3). وقت التسليم: يضمن البائع أن المعدات ستكون جاهزة للشحن خلال40 يوم عمل بعد استلام الإيداع من المشتري.

4). الخدمة: يمكننا إرسال فني إلى بلدك لإصلاح الآلة إذا احتجت لذلك. يحتاج المشتري إلى دفع جميع التكاليف، بما في ذلك: التأشيرة، تذاكر السفر ذهابًا وإيابًا، الإقامة، راتب 120 دولار أمريكي في اليوم.

5). الضمان: 36 شهرًا خلال فترة الضمان، تكون الأجزاء القابلة للاستبدال مجانية، ولكن يحتاج المشترون إلى دفع رسوم الشحن.

6). الحزمة: تحتاج معدات كاملة إلىحاوية 20 قدم لاستيعابها.

شهادة CE و ISO9001
