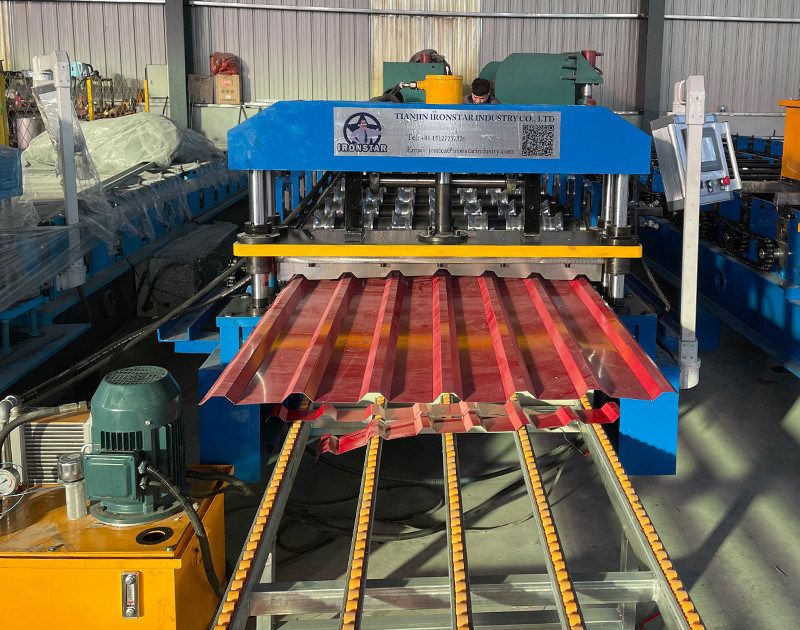

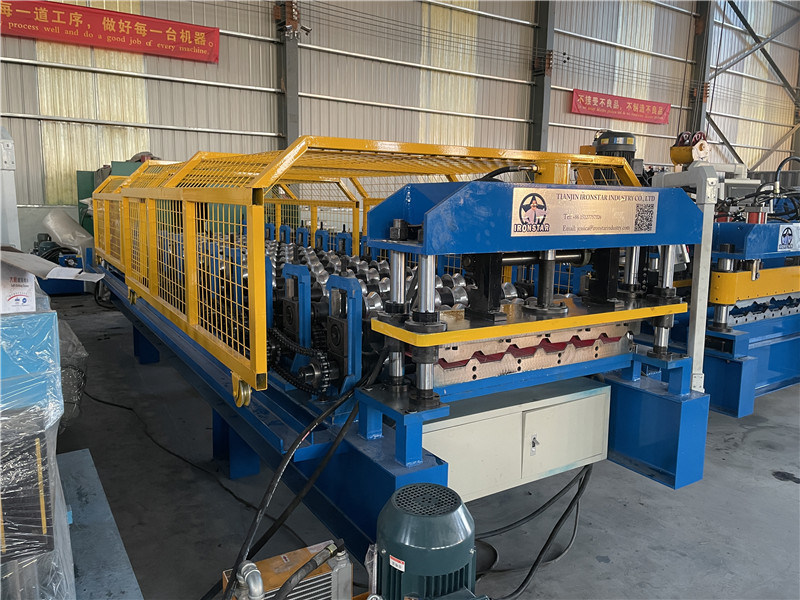

آلة تشكيل لفائف ألواح السقف على شكل حرف U المعدنية الأوتوماتيكية المخصصة بسمك 0.3-0.8 مم لأمريكا
آلة تشكيل لفائف ألواح على شكل حرف U
آلة تشكيل لفائف الألواح على شكل حرف U تستخدم بشكل أساسي في أمريكا، بسماكة لف من 0.3-0.6 مم، والمادة المستخدمة هي PPGI (فولاذ مجلفن مطلي مسبقًا). يطلب بعض العملاء تصنيع ألواح PBU وألواح U في آلة واحدة، وهذا ممكن. نصنع هذه الآلة لإنتاج رسمين للعميل.
آلة تشكيل لفائف الألواح على شكل حرف U | آلة ألواح تسقيف على شكل حرف U | آلات ألواح على شكل حرف U
سير عمل آلة تشكيل لفائف ألواح التسقيف شبه المنحرفة
فك اللفائف - آلة تشكيل اللفائف - صندوق تحكم PLC - قاطع هيدروليكي - طاولة خروج
|
لا |
النوع |
المواصفات | |
|
1 |
المواد الخام | النوع | PPGI |
| عرض التغذية | حسب رسم العميل | ||
| السماكة | 0.3-0.6 مم | ||
|
2 |
فك اللفائف | التشغيل | يدوي |
| سعة الوزن | 5 طن | ||
|
3 |

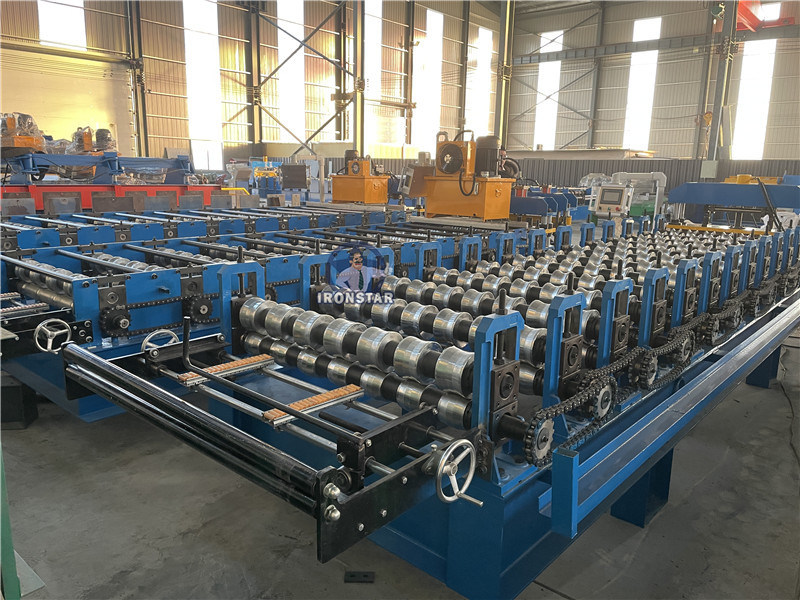

الجسم الرئيسي | محطة الأسطوانة | 11-13 صفًا |
| قطر المحور | 70 مم | ||
| مادة المحور | 45# مع 0.05 مم كروم | ||
| مادة الأسطوانة | 45# مع 0.05 مم كروم | ||
| الإطار | عارضة C 360 مم | ||
| سمك الإطار | 16 مم | ||
| حجم الآلة | حوالي 5.8 * 1 * 1.5 متر | ||
| وزن الآلة | حوالي 4 طن | ||
| لون الآلة | حسب حاجة العميل | ||
| التشغيل | هيدروليكي أوتوماتيكي | ||
| سرعة العمل | السرعة العادية 8-20 متر/دقيقة | ||
| 4 | القاطع | الصلابة | 50-65 HRC |
| تحمل القطع | ± 1 مم | ||
| المادة | Cr 12 | ||
| التشغيل | قطع هيدروليكي | ||
| 5 | الطاقة | طريقة القيادة | سلسلة 1 بوصة |
| المحرك الرئيسي | 4 كيلو واط | ||
| محرك المضخة للقاطع | 3 كيلو واط | ||
| الجهد | 380 فولت/50 هرتز، 3 مراحل أو حسب طلب العميل | ||
|
6 |
صندوق التحكم | الصندوق الكهربائي | نظام تحكم PLC، عاكس |
| الشاشة | شاشة لمس | ||
| ماركة PLC | دلتا صنع في تايوان | ||
| ماركة العاكس | دلتا صنع في تايوان أو SAJ | ||
| اللغة | الصينية والإنجليزية أو حسب طلب العميل | ||
| 7 | المكدس | التشغيل | يدوي |
| الطول | 2-3 متر | ||
يستخدم لوضع اللفائف الفولاذية وفكها، والحفاظ على عملها بثبات
سعة التحميل: 5 طن
حجم اللف الداخلي: 470-530 مم
نوع العمل: تشغيل يدوي
اللون: حسب طلب العميل
مادة الأسطوانة: فولاذ 45# مع 0.05 مم كروم
أسطوانات مصقولة، معالجة طلاء صلبة
السطح المصقول والمعالجة الحرارية للقوالب يمكن أن يحافظ على سطح لوحة التشكيل ناعمًا وليس من السهل أن يتأثر عند ختمه
يعتمد على القيادة الهيدروليكية والموقع التلقائي لتحديد الأبعاد وقطع المنتجات المستهدفة.
مادة الشفرات: Cr12، معالجة تبريد
إدخال المواد الخام (الصفائح الفولاذية) عبر الشاطئ للتصنيع والمعالجة
يمكن أن يضمن استقامة اللفائف ونظافة المنتجات الخارجية وتوازيها

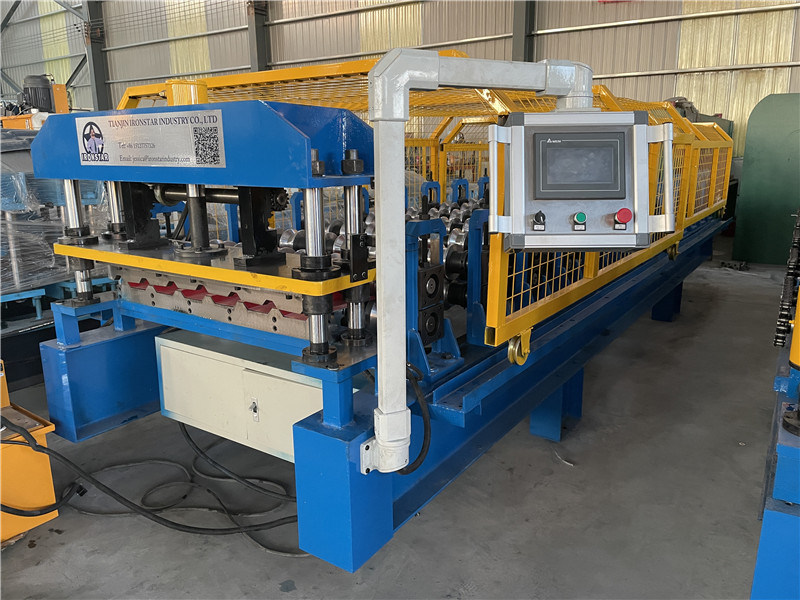

نظام تحكم PLC من دلتا
طول القطعة المستهدفة قابل للتعديل ورقمي
وضعان للتشغيل: أوتوماتيكي ويدوي
تشغيل بالضغط على الأزرار ولمس الشاشة، سهل التشغيل
اللغة: الصينية والإنجليزية أو حسب حاجة العميل
يدخل الزيت الهيدروليكي إلى خزان الزيت الهيدروليكي
محرك المضخة يشغل القاطع
قوة المحرك: 3 كيلو واط
الزيت الهيدروليكي: زيت 46#
سعة الإضافة: إضافة زيت 3/4 من سعة الصندوق
ضغط الزيت: 8-10 ميجا باسكال
الطول: عادي 2-3 متر
التشغيل: عمل يدوي
يستخدم لجمع القطع النهائية
دعامة أسطوانية لنقل القطع
سهولة إزالة الألواح بواسطة الرافعات الشوكية
1). طريقة التعبئة: عارية، يجب على البائع ضمان أن المعدات مقاومة للرطوبة ومقاومة للتآكل، ولن تتلف أثناء النقل.
2). مدة الدفع: يتم دفع 30% من إجمالي قيمة العقد بواسطة T/T، ويتم دفع آخر 70% بواسطة T/T بعد الفحص من قبل المشتري في مصنع البائع أثناء وقبل التسليم.
3). وقت التسليم: يضمن البائع أن المعدات ستكون جاهزة للشحن خلال40 يوم عملبعد استلام وديعة من المشتري.
4). الخدمة: يمكننا إرسال فني إلى بلدك لإصلاح الآلة إذا احتجت لذلك. يحتاج المشتري إلى دفع جميع التكاليف، بما في ذلك: التأشيرة، تذاكر السفر ذهابًا وإيابًا، الإقامة، راتب 120 دولار أمريكي في اليوم.
5). الضمان: 36 شهرًاخلال فترة الضمان، تكون الأجزاء القابلة للاستبدال مجانية، ولكن يحتاج المشترون إلى دفع رسوم الشحن.
6). الحزمة: تحتاج معدات كاملة واحدة إلىحاوية 20 قدمًالاستيعابها.
