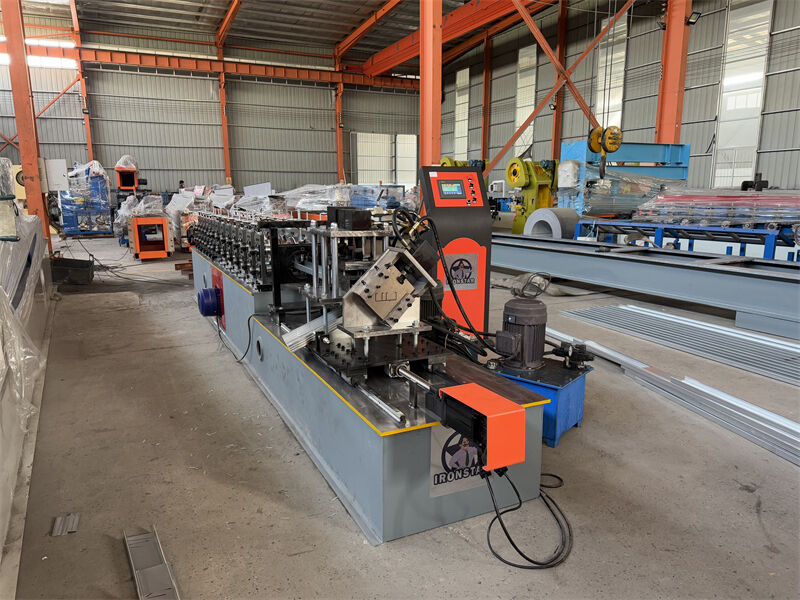

آلة تشكيل مقاطع C تباع بشكل شائع في العديد من البلدان، سمك شائع بين 0.3-0.6 مم، سرعة شائعة 10-20 متر/دقيقة، مع محرك سيرفو يمكن أن تصل السرعة القصوى إلى 30-50 متر/دقيقة، نبيع الكثير من هذه الآلات للعراق ومصر والإمارات العربية المتحدة وتشيلي وزامبيا، إلخ
آلة تشكيل مقاطع C | آلة تشكيل مقاطع Cd | آلة تشكيل مقاطع C
فك اللف - آلة تشكيل - صندوق تحكم PLC - قاطع هيدروليكي - طاولة خروج
|
لا |
النوع |
المواصفات | |
|
1 |
المواد الخام | النوع | صلب مجلفن |
| عرض التغذية | حسب رسم العميل | ||
| السماكة | 0.85 مم | ||
|
2 |
فك اللف | التشغيل | يدوي |
| سعة الوزن | 3 طن | ||
|
3 |

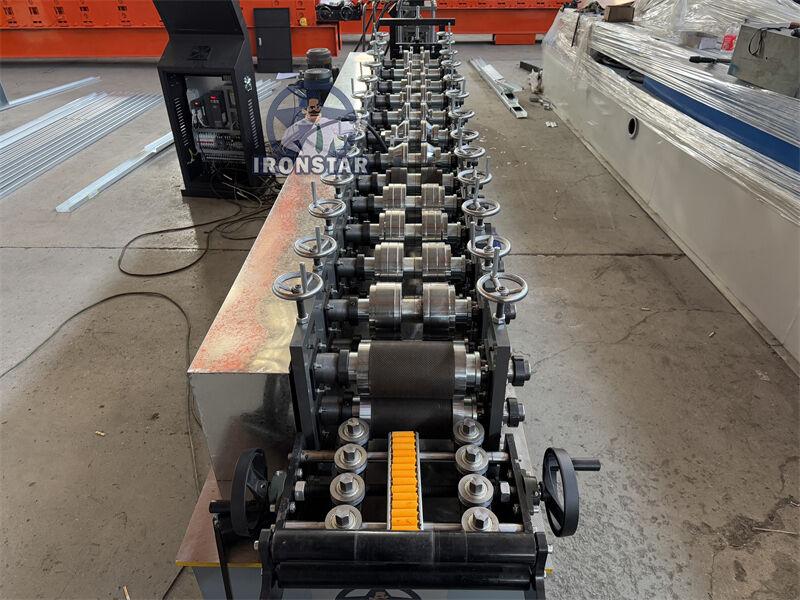

الجسم الرئيسي | محطة الدرفلة | 12 صفًا |
| قطر العمود | 55 مم | ||
| مادة العمود | 45# مع 0.05 مم كروم | ||
| مادة الدرفلة | 45# مع 0.05 مم كروم | ||
| الإطار | لحام ألواح الصلب | ||
| سمك الإطار | 16 مم | ||
| حجم الآلة | حوالي 5.5 * 0.8 * 1 متر | ||
| وزن الآلة | حوالي 1.8 طن | ||
| لون الآلة | حسب حاجة العميل | ||
| التشغيل | هيدروليكي أوتوماتيكي | ||
| سرعة العمل | سرعة شائعة 30-50 متر/دقيقة | ||
| 4 | القاطع | الصلابة | 50-65 HRC |
| تحمل القطع | ± 1 مم | ||
| المادة | Cr 12 | ||
| التشغيل | قطع هيدروليكي | ||
| 5 | الطاقة | طريقة القيادة | سلسلة 1 بوصة |
| المحرك الرئيسي | 4 كيلو واط | ||
| محرك المضخة للقاطع | 4 كيلو واط | ||
| الجهد | 380 فولت/50 هرتز، 3 مراحل أو حسب طلب العميل | ||
|
6 |
صندوق التحكم | الصندوق الكهربائي | نظام تحكم PLC، عاكس |
| الشاشة | شاشة لمس | ||
| ماركة PLC | دلتا صنع في تايوان | ||
| ماركة العاكس | دلتا صنع في تايوان أو SAJ | ||
| اللغة | الصينية والإنجليزية أو حسب طلب العميل | ||
| 7 | المكدس | التشغيل | يدوي |
| الطول | 2-3 متر | ||
يستخدم لوضع اللفائف الفولاذية وفكها، والحفاظ على عملها بثبات
سعة التحميل: 3 طن
حجم اللف الداخلي: 470-530 مم
نوع العمل: تشغيل يدوي
اللون: حسب طلب العميل
مادة الدرفلة: فولاذ 45# مع 0.05 مم كروم
أسطح الدرفلة مصقولة، معالجة طلاء صلبة
السطح المصقول والمعالجة الحرارية للقوالب يمكن أن تحافظ على سطح لوحة التشكيل ناعمًا وليس من السهل أن يتلف عند ختمه
يعتمد على القيادة الهيدروليكية والموقع التلقائي لتحديد الأبعاد وقطع المنتجات المستهدفة.
مادة الشفرات: Cr12، معالجة تبريد
إدخال المواد الخام (ألواح الصلب) عبر الشاطئ للتصنيع والمعالجة
يمكن أن تضمن أن اللفائف مستقيمة والمنتجات الخارجة مرتبة ومتوازية

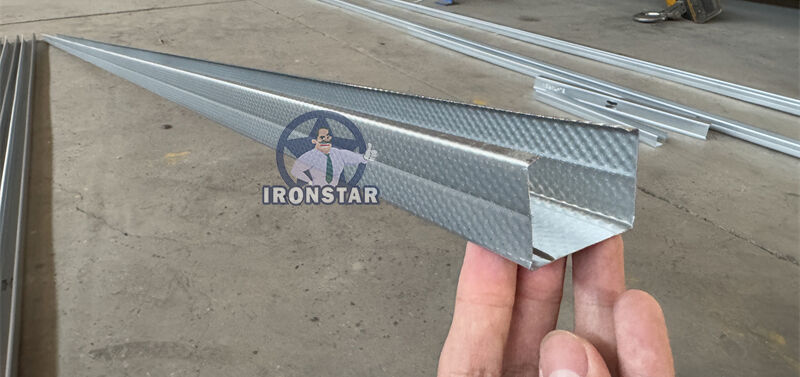

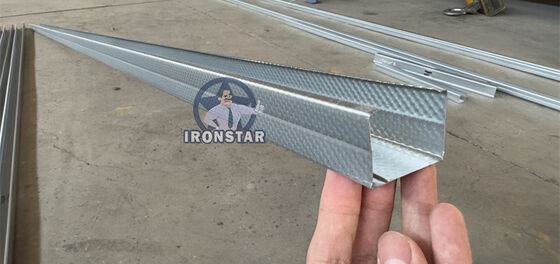

بكرة النقش تنقش نقاطًا على المنتج
يمكن تخصيص بكرات النقش حسب زهرة العميل
قالب الثقب يقع على الآلة قبل القاطع

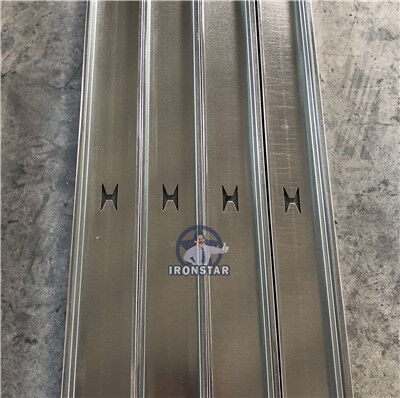

يمكنه ثقب ثقوب حسب حاجة العميل، يختار العميل الشائع ثقب H أو ثقب دائري
تحتاج الثقوب إلى الثقب على سطح مستوٍ، شائع في المنتجات المختلفة، موقعه ليس هو نفسه
قالب الثقب يقع على الآلة قبل القاطع
يمكنه ختم شعار حسب حاجة العميل، يمكن أن يكون الشعار رقمًا رقميًا أو صورة
يحتاج الشعار إلى الثقب على سطح مستوٍ، شائع في المنتجات المختلفة، موقعه ليس هو نفسه
نظام تحكم PLC من DETAL
طول القطعة المستهدفة قابل للتعديل ورقمي
وضعان للتشغيل: أوتوماتيكي ويدوي
تشغيل بالضغط على الأزرار ولمس الشاشة، سهل التشغيل
اللغة: الصينية والإنجليزية أو حسب حاجة العميل
يدخل الزيت الهيدروليكي إلى خزان الزيت الهيدروليكي
محرك المضخة يشغل القاطع
قوة المحرك: 3 كيلو واط
زيت هيدروليكي: زيت 46#
سعة الإضافة: إضافة زيت 3/4 من سعة الصندوق
ضغط الزيت: 8-10 ميجا باسكال
الطول: شائع 2-3 متر
التشغيل: عمل يدوي
يستخدم لجمع القطع النهائية
دعامة الأسطوانة لنقل القطع
سهل أخذ الألواح بواسطة الرافعات الشوكية
1). طريقة التعبئة: عارية، يجب على البائع ضمان أن المعدات مقاومة للرطوبة ومقاومة للتآكل، ولن تتلف أثناء النقل.
2). مدة الدفع: 30% من إجمالي قيمة العقد تدفع عن طريق T/T، وآخر 70% تدفع عن طريق T/T بعد الفحص من قبل المشتري في مصنع البائع أثناء وقبل التسليم.
3). وقت التسليم: يضمن البائع أن المعدات ستكون جاهزة للشحن خلال40 يوم عمل بعد استلام وديعة من المشتري.
4). الخدمة: يمكننا إرسال فني إلى بلدك لإصلاح الآلة إذا احتجت لذلك. يحتاج المشتري إلى دفع جميع التكاليف، بما في ذلك: التأشيرة، تذاكر الذهاب والإياب، الإقامة، راتب 120 دولار أمريكي في اليوم.
5). الضمان: 36 شهرًا خلال فترة الضمان، تكون الأجزاء القابلة للاستبدال مجانية، ولكن يحتاج المشترون إلى دفع رسوم الشحن.
6). الحزمة: تحتاج معدات كاملة إلىحاوية 20 قدمًا لاستيعابها.
